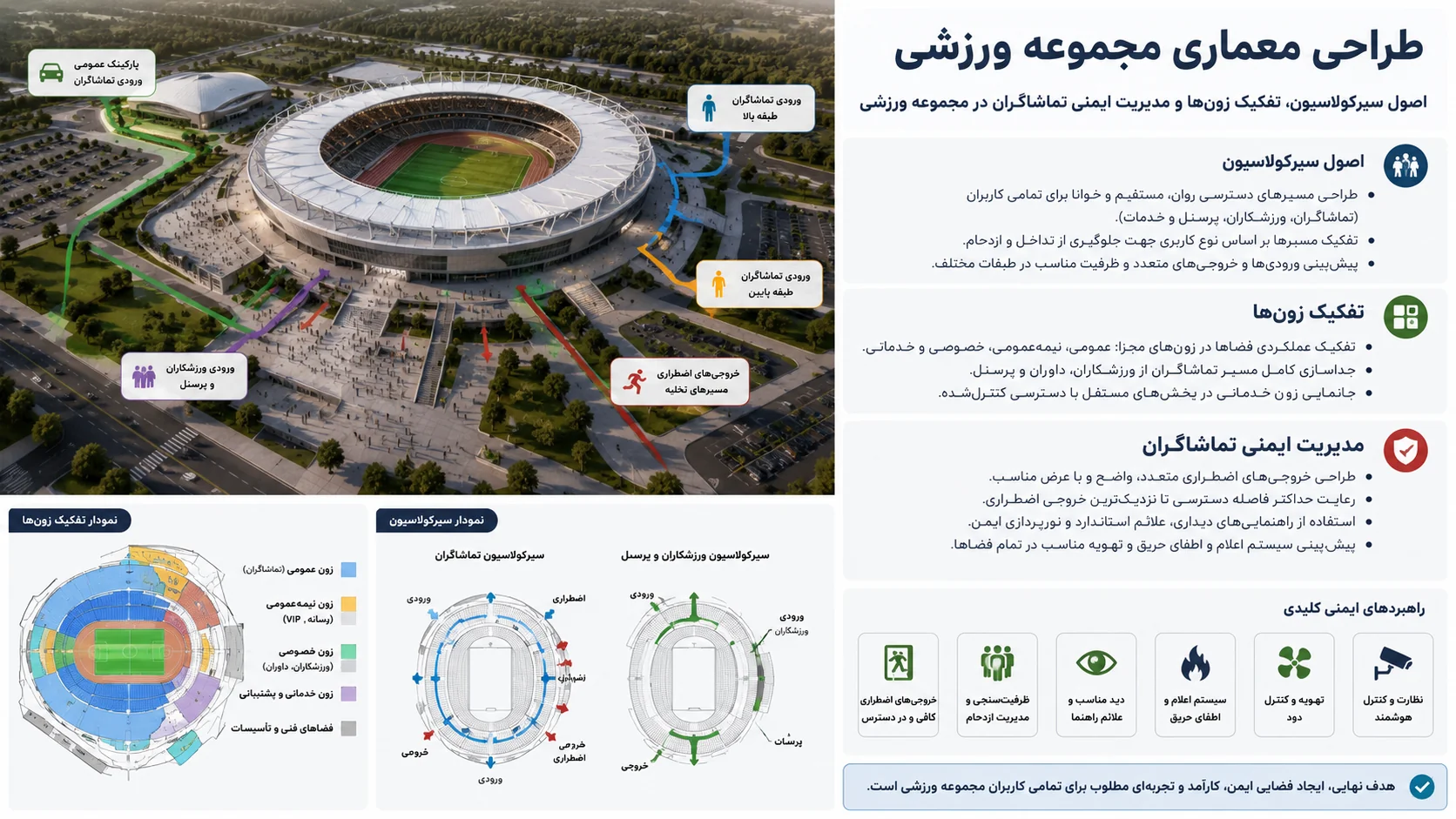

اصول سیرکولاسیون، تفکیک زون‌ها و مدیریت ایمنی تماشاگران در مجموعه ورزشی 🚪

سلام به همه معمارهای عزیز و دانشجوهای معماری! 👋

امروز می‌خواهیم برویم سراغ یکی از حیاتی‌ترین و در عین حال پیچیده‌ترین بخش‌های طراحی مجموعه ورزشی: سیرکولاسیون، تفکیک زون‌ها و مدیریت ایمنی تماشاگران. اگر فکر می‌کنید طراحی یک استادیوم فقط چیدن صندلی و زمین چمن است، سخت در اشتباه هستید. اینجا جایی است که جان انسان‌ها به طراحی درست گره خورده.

بیایید با هم ببینیم چطور یک مجموعه ورزشی را طوری طراحی کنیم که هم تماشاگر لذت ببرد، هم ورزشکار تمرکز داشته باشد و هم در مواقع اضطراری، همه سالم بیرون بیایند. 🏟️

چرا سیرکولاسیون در مجموعه ورزشی اینقدر مهم است؟ 🤔

تصور کنید ۴۰ هزار تماشاگر همزمان می‌خواهند وارد استادیوم شوند. اگر مسیرها درست طراحی نشده باشند، چه اتفاقی می‌افتد؟ هرج و مرج، ازدحام، و حتی خطرات جانی.

سیرکولاسیون فقط یک مسیر ساده نیست. مجموعه‌ای از تصمیمات طراحی است که تعیین می‌کند مردم چطور وارد شوند، چطور حرکت کنند، چطور از امکانات استفاده کنند و چطور خارج شوند. راهنماهای بین‌المللی مثل Green Guide در انگلستان تأکید می‌کنند که ایمنی در مجموعه‌های ورزشی از تعادل بین مدیریت خوب و طراحی خوب به دست می‌آید .

این یعنی معمار باید از همان ابتدا به فکر جریان‌های حرکتی باشد، نه اینکه بعد از طراحی، سر و ته مسیرها را هم بیاورد.

تفکیک زون‌ها: اولین قدم منطقی 🎯

قبل از اینکه به ابعاد زمین والیبال یا تعداد صندلی‌ها فکر کنید، باید یک نقشه ذهنی از زون‌بندی داشته باشید. استادیوم مدرن معمولاً به صورت پنج زون هم‌مرکز طراحی می‌شود .

هر زون نیازهای خاص خودش را دارد و اختلاط بی‌دلیل این زون‌ها باعث کاهش امنیت و تجربه بد برای همه می‌شود.

زون‌بندی استاندارد استادیوم

• زون ۱: زمین بازی یا محوطه فعالیت (قلب استادیوم)

• زون ۲: رختکن، فضای داوران، اتاق‌های کنترل مسابقه

• زون ۳: جایگاه تماشاگران و سکوها

• زون ۴: کنکورس‌ها، بوفه‌ها، سرویس‌های بهداشتی

• زون ۵: محوطه بیرونی، پارکینگ‌ها، ایستگاه‌های حمل و نقل

هر کدام از این زون‌ها ورودی، مسیر و خروجی مستقل خودشان را دارند.

تفکیک ورودی‌ها: تماشاگر، ورزشکار، VIP 🚧

یکی از بزرگ‌ترین اشتباهات در طراحی مجموعه ورزشی، مشترک بودن مسیرهای ورودی است. در یک استادیوم حرفه‌ای، هیچ‌وقت نباید تماشاگر با ورزشکار روبه‌رو شود. چرا؟

• امنیت: ورزشکار باید بدون مزاحمت به رختکن و زمین برسد

• کنترل: ورود و خروج افراد مهم (VIP) باید مدیریت شود

• کارایی: هر گروه مسیر اختصاصی خودش را دارد

انواع ورودی‌ها و مسیرهای اختصاصی

سیرکولاسیون عمودی: پله، رمپ، آسانسور 📐

در یک استادیوم بزرگ، تماشاگر باید از سطح زمین به طبقات بالا برود. این حرکت عمودی باید امن، سریع و بدون گلوگاه باشد.

استانداردهای رمپ و پله

طبق استانداردهای بین‌المللی، رمپ‌هایی با شیب بیش از ۳٪ باید به صورت رمپ اجرا شوند و حداکثر شیب مجاز ۶٪ است. شیب عرضی رمپ مجاز نیست. طول هر پاگرد رمپ حداکثر ۶۰۰ سانتی‌متر است و بین پاگردها باید پلتفرم تعبیه شود .

پله‌های استادیوم باید عرض کافی داشته باشند. راهنمای Green Guide حداکثر نرخ جریان خروج را ۶۶ نفر بر متر عرض در دقیقه روی سطوح پله‌ای تعیین کرده است .

وومیتوری (Vomitory): راهروهای جادویی 🚪

حتماً اسم وومیتوری به گوشتان خورده. وومیتوری یک راهروی دسترسی بین جایگاه تماشاگران و سایر فضاهای سیرکولاسیون است .

تصور کنید می‌خواهید از کنکورس به صندلی خودتان بروید. وومیتوری همان تونلی است که شما را از پشت جایگاه به سمت صندلی هدایت می‌کند.

فاصله بین وومیتوری‌ها معمولاً بین ۱۳.۵ تا ۳۷ متر متغیر است و به سیستم سیرکولاسیون (شعاعی یا جانبی) بستگی دارد .

مدیریت خروج اضطراری: وقتی ثانیه‌ها اهمیت دارند ⏱️

خروج اضطراری (Emergency Egress) یعنی خارج کردن همه افراد از استادیوم در یک زمان برنامه‌ریزی‌نشده، مثلاً به دلیل آتش‌سوزی .

این بخش حساس‌ترین قسمت طراحی ایمنی است. یک اشتباه در محاسبه عرض خروجی یا تعداد درها می‌تواند فاجعه‌بار باشد.

سه نوع خروج در استادیوم

• خروج عادی (Normal Egress): خروج تماشاگران در پایان مسابقه از مسیرهای معمول

• خروج اضطراری (Emergency Egress): تخلیه کل استادیوم به دلیل حادثه، با استفاده از مسیرهای اضافی

• خروج استثنایی (Exceptional Egress): واکنش به تهدید امنیتی مثل بمب‌گذاری، شامل تخلیه جزئی یا قرنطینه

الزامات کلیدی برای خروج اضطراری

جدول مقایسه: استانداردهای خروج در راهنماهای بین‌المللی

راهنمای Green Guide تنها یک راهنما نیست؛ استاندارد جهانی برای معماران و طراحان استادیوم است .

سیرکولاسیون سواره و پیاده در سایت 🚗

استادیوم فقط خود ساختمان نیست. محوطه بیرونی و نحوه دسترسی سواره و پیاده به آن هم بخشی از سیرکولاسیون است.

زون بیرونی (Zone Ex)

زون Ex منطقه‌ای است که بلافاصله بیرون از محیط استادیوم قرار دارد. اینجا جایی است که تماشاگران پیاده می‌شوند، اتوبوس‌ها پارک می‌کنند و تاکسی‌ها منتظر می‌مانند .

مدیریت این منطقه به همان اندازه داخل استادیوم مهم است، چون الگوهای ورود و خروج تماشاگران و محدودیت‌های بیرونی می‌توانند روی جریان داخل تأثیر بگذارند.

تفکیک مسیرهای سواره و پیاده

• مسیر پیاده تماشاگران: جدا از مسیر خودروها، با عرض کافی و علائم هدایتگر

• مسیر سواره VIP: پارکینگ اختصاصی نزدیک به ورودی ویژه

• مسیر آمبولانس و آتش‌نشانی: باید همیشه باز و در دسترس باشد

• مسیر اتوبوس‌های تماشاگران: ایستگاه‌های مجزا با فضای انتظار

نقشه رنگی تخلیه: زبان مشترک ایمنی 🎨

یکی از الزامات مهم در استادیوم‌های حرفه‌ای، نقشه رنگی تخلیه است. این نقشه باید به طور آشکار در استادیوم نصب شود و مسیرهای احتمالی تخلیه را نشان دهد .

این نقشه به زبان ساده می‌گوید: «اگر اتفاقی افتاد، از کدام مسیر برو.»

نقشه رنگی تخلیه باید شامل موارد زیر باشد:

• مسیرهای اصلی خروج

• مسیرهای اضطراری

• محل تجمع امن

• موقعیت تجهیزات آتش‌نشانی

ورزشکاران هم مسیر اختصاصی می‌خواهند 🏃

شاید فکر کنید سیرکولاسیون فقط برای تماشاگران مهم است. اما ورزشکاران هم نیازهای خاص خودشان را دارند.

طبق راهنمای FIFA، مسیر دسترسی از رختکن به زمین باید امن و راحت باشد و در صورت امکان از پله و شیب تند اجتناب شود. ورزشکاران با کفش‌های میخ‌دار روی زمین حرکت می‌کنند، پس سطح مسیر باید ضد لغزش باشد .

همچنین دسترسی پزشکی باید فراهم باشد. آمبولانس باید بتواند به کنار زمین برسد و انتقال بازیکن مصدوم با برانکارد یا ویلچر به اتاق پزشکی ایمن باشد.

نرخ جریان و تراکم جمعیت: اعداد کلیدی 📊

برای طراحی سیرکولاسیون ایمن، معمار باید نرخ جریان (Flow Rate) و تراکم جمعیت (Crowd Density) را بشناسد.

نرخ جریان به عوامل مختلفی بستگی دارد :

• سطح صاف، رمپ، پله رو به بالا، پله رو به پایین

• شرایط آب و هوایی

• زمان رویداد (مثلاً پایان مسابقه در شب)

• حضور کودکان و سالمندان

یادگیری از بهترین‌ها: تحلیل نمونه موردی 📚

هیچ چیز به اندازه دیدن پروژه‌های موفق به طراحی شما کمک نمی‌کند.

استادیوم المپیک برلین یکی از نمونه‌های کلاسیک است که در آن دسترسی به طبقه بالا از طریق وومیتوری انجام می‌شود، در حالی که طبقه پایین از طریق یک گانگوی جانبی دسترسی دارد .

استادیوم‌های جام جهانی آلمان نشان می‌دهند که فاصله وومیتوری‌ها چطور می‌تواند بین ۱۳.۵ تا ۳۷ متر متغیر باشد و این تنوع به شبکه سازه‌ای و سیرکولاسیون بستگی دارد .

برای اینکه بتوانید این تحلیل‌ها را به راحتی انجام دهید و در رساله خودتان استفاده کنید، یک مقاله جامع با عنوان تحلیل نمونه موردی مجموعه و ورزشگاه‌های شاخص در ایران و جهان 🏟️ آماده کردیم که می‌توانید از لینک زیر دانلود کنید:

🔗 تحلیل نمونه موردی مجموعه و ورزشگاه‌های شاخص در ایران و جهان 🏟️

ضوابط ایمنی استادیوم: فراتر از طراحی 🛡️

ایمنی استادیوم فقط به معماری محدود نمی‌شود. گواهی ایمنی، برنامه تخلیه اضطراری و افسر ایمنی و امنیت از الزامات قانونی برای برگزاری مسابقات حرفه‌ای هستند .

گواهی ایمنی استادیوم باید حداقل شامل موارد زیر باشد:

• وضعیت ایمنی سازه

• تأییدیه ظرفیت کل

• طرح تخلیه مصوب

• نقشه رنگی مسیرهای تخلیه

• طرح امنیتی مسابقه

جمع‌بندی: طراحی برای انسان، نه فقط برای ساختمان ✨

منابع

1. Guide to Safety at Sports Grounds (Green Guide), Sports Grounds Safety Authority (SGSA)

2. FIFA Stadium Guidelines, FIFA Publications

3. Stadia: The Design and Development Guide, Geraint John, Rod Sheard, Ben Vickery

4. Circulation – SGSA

5. Egress – SGSA

6. Simulation-Based Assessment of Evacuation Efficiency in Sports Stadiums, Fire Journal

7. FIFA Training Sites Guidelines

8. AFC Club Licensing Regulations – Safety and Security
